Jak efektivně propojit fotovoltaiku s tepelným čerpadlem: Praktický návod pro maximální úsporu

Hledáte-li spolehlivý jak propojit fotovoltaiku s tepelným čerpadlem návod, pak vězte, že toto spojení dnes představuje nejlepší cestu k energetické soběstačnosti domů i firem. Fotovoltaická elektrárna vám vyrobí čistou elektřinu a tepelné čerpadlo ji následně velmi efektivně promění v levné teplo.

Aby však tento tandem fungoval optimálně, není důležité jen samotné „železo“ na střeše a v technické místnosti, ale především to, jak spolu tyto systémy komunikují.

V tomto návodu se podíváme na to, jak propojit fotovoltaiku s tepelným čerpadlem tak, abyste ze slunce vytěžili maximum.

Proč propojit fotovoltaiku s tepelným čerpadlem?

Propojení FVE a tepelného čerpadla dává smysl především kvůli zvýšení vlastní spotřeby vyrobené elektřiny, což přímo snižuje nákup drahé energie ze sítě. Místo prodeje přebytků za nevýhodné ceny je uložíte do tepla v podobě ohřáté vody, čímž vytvoříte efektivní tepelnou baterii s minimálními ztrátami a vysokým užitkem.

Tepelné čerpadlo je typicky největším spotřebičem v domácnosti, s roční spotřebou pohybující se mezi 3 000 a 6 000 kWh. Pokud tyto potřeby pokryjete z vlastní střechy, úspora energie s fotovoltaikou a čerpadlem může dosáhnout až desítek tisíc korun ročně. Klíčem je využít sluneční energii v reálném čase, kdy panely vyrábějí maximum, a právě tehdy nechat čerpadlo pracovat na vyšší výkon (například přehřát zásobník teplé užitkové vody).

Podle odborných studií, které zmiňuje například Zdeněk Peroutka v kontextu moderní výkonové elektroniky, je efektivní řízení toků energie základem pro stabilitu a ekonomiku obnovitelných zdrojů. V praxi to znamená, že bez inteligentního propojení byste v létě přebytky posílali do sítě za zlomek ceny, zatímco večer byste vodu ohřívali elektřinou ze sítě za plnou sazbu.

Příprava před instalací a nezbytné komponenty

Před samotným propojením je nutné ověřit technickou kompatibilitu obou systémů a zajistit, aby otopná soustava dokázala pojmout vyrobenou energii. Klíčovým prvkem je moderní regulace, která slouží jako „mozek“ celého systému, a také správně dimenzovaná akumulační nádrž, jež funguje jako úložiště pro přebytečné teplo generované během slunečných hodin.

Pokud teprve plánujete pořízení systému, je ideální volit řešení jako Tepelné čerpadlo Nelumbo Invert 20, které je na spolupráci s FVE přímo navrženo. Při přípravě se zaměřte na následující body:

• Analýza spotřeby: Zjistěte, kolik tepla a teplé vody skutečně spotřebujete. Jak dimenzovat fotovoltaiku pro dům s tepelným čerpadlem je otázka, na kterou byste měli mít odpověď ještě před podpisem smlouvy.
• Výběr střídače: Potřebujete hybridní měnič, který disponuje komunikací pro řízení externích zátěží.
• Akumulace: Pro využití přebytků je standardní 200l bojler často málo. Uvažujte o nádrži s objemem 300 litrů a více, aby mohla sloužit jako efektivní tepelná baterie.

Technologie SG Ready: Standard pro inteligentní propojení

Technologie připravenosti pro chytrou síť (SG Ready) je průmyslový standard umožňující tepelnému čerpadlu reagovat na stav elektrické sítě nebo domácí výroby pomocí dvou digitálních vstupů. Tato funkce dovoluje střídači poslat signál čerpadlu, aby zvýšilo svůj výkon a nahřálo zásobníky na vyšší teplotu v momentě, kdy je k dispozici levná elektřina z panelů.

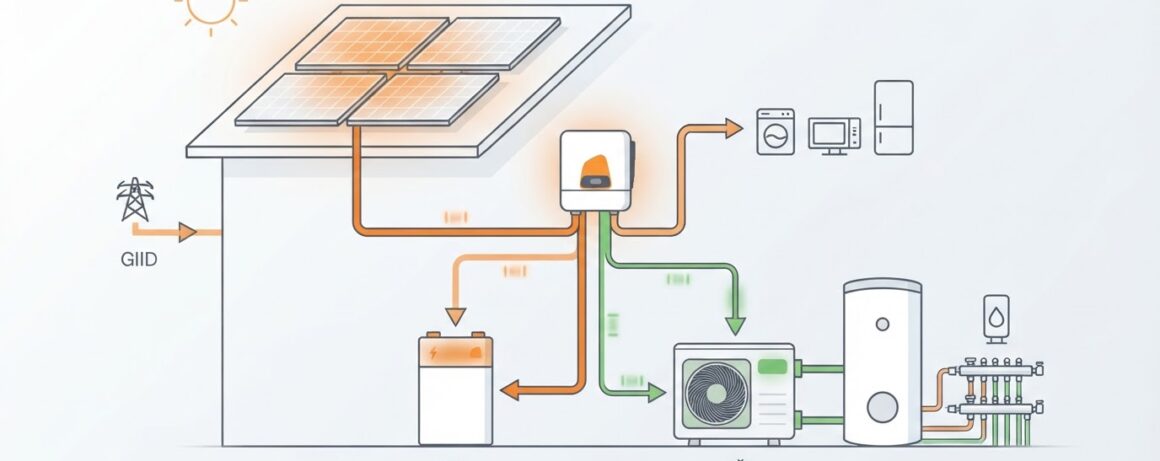

Fotovoltaika a tepelné čerpadlo schéma v režimu SG Ready pracuje se čtyřmi provozními stavy:

1. Stav 1 (Odběr zakázán): Čerpadlo je nuceně vypnuto (využívá se spíše pro regulaci sítě distributorem).
2. Stav 2 (Normální provoz): Čerpadlo pracuje podle standardního nastavení a požadavků termostatu.
3. Stav 3 (Žádoucí odběr): Čerpadlo detekuje přebytky a začíná přetápět zásobník vody nebo dům o několik stupňů nad nastavenou mez.
4. Stav 4 (Vynucený odběr): Maximální využití dostupné energie, čerpadlo běží na plný výkon včetně elektrických patron pro akumulaci maxima energie do vody.

Řízení přebytků fotovoltaiky do čerpadla: Krok za krokem

Proces řízení přebytků začíná u smart metru, který monitoruje toky energie na patě domu a předává informaci střídači o aktuálním výkonu. Jakmile výroba FVE překročí spotřebu domu a baterie jsou nabité, střídač aktivuje reléový výstup propojený se vstupem tepelného čerpadla, čímž dojde k zahájení akumulace tepla.

Zde je technický postup, jak propojit fotovoltaiku s tepelným čerpadlem návod:

Krok 1: Fyzické propojení regulace

Většina moderních střídačů má programovatelné bezpotenciálové relé (často označené jako DO – Digital Output). Toto relé propojíte dvoulinkovým kabelem se svorkami SG Ready na základní desce tepelného čerpadla. Pokud váš systém podporuje Modbus RTU nebo TCP, propojení probíhá datovým kabelem (UTP), což umožňuje mnohem jemnější regulaci výkonu kompresoru.

Krok 2: Nastavení priorit v EMS

V konfiguračním rozhraní FVE (Energy Management System) nastavte logiku spínání. Je důležité definovat hysteri nebo zpoždění, aby čerpadlo necyklovalo při každém mráčku. Příklad nastavení:

• Podmínka sepnutí: Přebytek > 2000 W po dobu 10 minut.
• Podmínka vypnutí: Přebytek < 200 W po dobu 5 minut.

Krok 3: Konfigurace teplotních limitů na TČ

Na straně čerpadla musíte definovat, co má dělat při aktivaci signálu SG Ready. Běžně se nastavuje „Offset“ teploty. Například standardní teplota vody je 50 °C, ale při přebytku se cíl posune na 65 °C. U podlahového vytápění lze komfortní teplotu 22 °C dočasně zvýšit na 24 °C, čímž se využije tepelná setrvačnost betonové desky podlahy.

Využití bateriového úložiště pro stabilitu systému

Bateriové úložiště v kombinaci s tepelným čerpadlem slouží především k vykrytí ranních a večerních špiček, kdy čerpadlo startuje nebo dochází k intenzivnímu odběru teplé vody. I když baterie nedokáže pokrýt celozimní vytápění, výrazně pomáhá udržet kompresor v chodu během krátkodobých výpadků slunečního svitu, čímž brání neefektivnímu odběru ze sítě.

Při plánování je dobré vědět, kdy se vyplatí baterie pro rodinný dům. U systému s čerpadlem se doporučuje kapacita baterie v poměru 1,5 až 2 násobek instalovaného výkonu FVE v kWp. Například pro 10 kWp elektrárnu je ideální baterie o kapacitě 15–20 kWh.

Správné řízení přebytků fotovoltaiky do čerpadla počítá i s logikou nabíjení:
1. Nejprve se pokryje aktuální spotřeba domu.
2. Následně se nabíjí baterie na cca 80 %.
3. Poté se aktivuje tepelné čerpadlo pro ohřev vody (tepelná akumulace).
4. Nakonec se dobije baterie na 100 % a zbytek odchází do sítě.

Ekonomická návratnost a úspory v roce 2026

Investice do společné instalace fotovoltaiky a tepelného čerpadla se v současných podmínkách vrací typicky do 8 let, a to díky synergii obou technologií a dostupným dotačním programům. Společný projekt navíc šetří náklady na instalaci, revize a úpravu rozvaděčů, které by se při oddělené realizaci musely platit dvakrát.

Aktuálně je velmi důležité sledovat financování fotovoltaiky a dotační programy 2025, které výrazně ovlivňují vstupní náklady. Kombinovaný systém je často bonifikován vyšší částkou podpory v rámci programu Nová zelená úsporám.

Provoz v zimě vs. v létě: Co očekávat?

V zimních měsících (prosinec, leden) fotovoltaika vyrobí jen zlomek energie potřebné pro vytápění, proto je nutné počítat s odběrem z distribuční sítě. Nicméně v přechodných obdobích, jako je březen nebo říjen, dokáže slunce pokrýt značnou část denní potřeby tepla, což jsou měsíce, kdy se reálně rozhoduje o celoroční úspoře.

V létě se situace obrací. FVE vyrábí obrovské přebytky, které tepelné čerpadlo může využít pro aktivní chlazení. Pokud máte chlazení domu fotovoltaikou v létě správně nastavené, získáte klimatizaci prakticky zdarma. U systémů země-voda navíc můžete přebytečné teplo ukládat zpět do vrtů, čímž regenerujete podloží a zvyšujete účinnost čerpadla pro nadcházející zimu o 5–10 %.

Nejčastější chyby při propojování

Největší chybou je nedostatečná komunikace mezi dodavatelem fotovoltaiky a instalatérem tepelného čerpadla, což vede k situaci, kdy oba systémy fungují jako dva izolované ostrovy. Dalším častým problémem je poddimenzování akumulační nádrže, která pak nedokáže efektivně „pohltit“ výkon FVE v době největšího osvitu, čímž dochází k plýtvání energií.

„Efektivita není jen o výkonu panelů, ale o schopnosti domu energii v pravý čas spotřebovat. Pokud propojíte fotovoltaiku s čerpadlem bez chytré regulace, přicházíte o 20 až 30 % potenciálních úspor.“

Důležité je také vědět, jak nastavit optimalizaci spotřeby z fotovoltaiky tak, aby systém zohledňoval i předpověď počasí. Pokud má být zítra slunečno, systém může dnes večer baterii vybít více, protože ví, že ji ráno spolehlivě doplní.

Závěr: Jak úspěšně realizovat projekt

Úspěšné propojení fotovoltaiky s tepelným čerpadlem vyžaduje komplexní přístup od projektu až po finální nastavení regulace. Celý proces by měl začít konzultací s odborníky, kteří navrhnou technologii na míru vašim reálným potřebám a zajistí, že všechna zařízení budou hovořit „společným jazykem“ pro dosažení maximální možné soběstačnosti.

Pokud hledáte ucelené řešení, Systém energetické nezávislosti NELUMBO nabízí plně integrované prvky, které spolu komunikují nativně bez nutnosti složitého programování externích převodníků. Pamatujte, že kvalitní instalace je investicí na 20 a více let, a proto se nevyplatí šetřit na řídicí elektronice a kvalitě projektu.

FAQ – Často kladené otázky

Může fotovoltaika napájet tepelné čerpadlo i v noci?

Přímo z panelů samozřejmě nikoliv, ale prostřednictvím bateriového úložiště ano. Baterie přes den uloží přebytečnou energii, kterou čerpadlo využije k udržování teploty v domě během noci. Kapacita běžných baterií však v tuhých mrazech stačí jen na několik hodin provozu kompresoru.

Co je to funkce SG Ready a musí ji mít každé čerpadlo?

SG Ready je standardizované rozhraní (zpravidla dva digitální kontakty), které umožňuje čerpadlu přijímat signály o dostupnosti levné elektřiny. Většina moderních tepelných čerpadel je touto funkcí vybavena, ale vždy je lepší si to ověřit v technickém listu konkrétního modelu.

Vyplatí se kombinace fotovoltaiky a čerpadla i pro starší dům s radiátory?

Ano, ale vyžaduje to pečlivější návrh. Radiátory potřebují vyšší teplotu topné vody, což zvyšuje spotřebu čerpadla. U takových domů je klíčové využít fotovoltaiku k předehřevu vody v akumulační nádrži během dne, kdy je venkovní teplota vyšší a čerpadlo má lepší topný faktor (COP).

Jakou úsporu můžu reálně očekávat?

Reálná úspora se pohybuje mezi 30 a 60 % nákladů na elektřinu oproti stavu, kdy byste měli čerpadlo bez fotovoltaiky. Konkrétní číslo závisí na vaší schopnosti přesunout spotřebu (např. praní, ohřev vody) do hodin, kdy svítí slunce.

Je nutné mít pro propojení speciální střídač?

Nutný je tzv. hybridní střídač, který umí pracovat s bateriemi a disponuje programovatelnými výstupy (relé) nebo datovou komunikací. Levné síťové střídače bez možnosti řízení zátěže nejsou pro efektivní spolupráci s tepelným čerpadlem vhodné.

Lze přebytky z fotovoltaiky využít pro chlazení?

Ano, a je to jedno z nejlogičtjších využití. V létě, kdy fotovoltaika vyrábí nejvíce, bývá potřeba chlazení nejvyšší. Tepelné čerpadlo v režimu chlazení odebírá teplo z interiéru a sluneční energie tento proces pohání prakticky zdarma.
